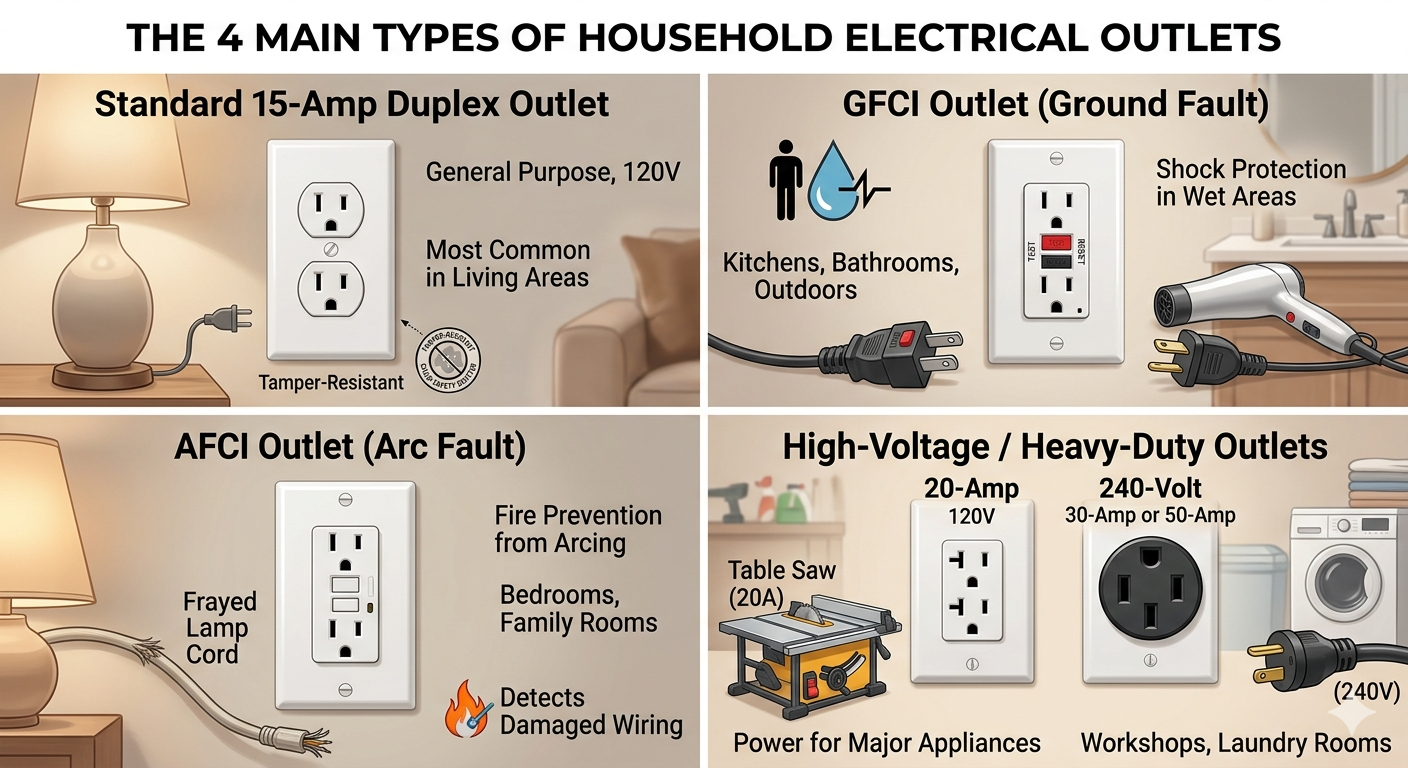

Los cuatro tipos principales de tomas de corriente En las propiedades residenciales modernas se encuentran el tomacorriente dúplex estándar de 15 amperios, el tomacorriente con interruptor de circuito de falla a tierra (ICFT), el tomacorriente con interruptor de circuito de falla de arco (ICFA) y tomacorrientes especiales de alto voltaje de 20 amperios o 240 voltios. Estos componentes son la interfaz esencial entre el complejo sistema de cableado de su hogar y sus electrodomésticos diarios, desde teléfonos inteligentes hasta secadoras de alta resistencia. Comprender estas variaciones no es sólo una cuestión de conveniencia; Es un componente crítico de la prevención de incendios eléctricos y la seguridad personal.
1. El tomacorriente dúplex estándar de 15 amperios: el caballo de batalla doméstico
Los tomacorrientes dúplex estándar de 15 amperios son las fuentes de energía más omnipresentes en los hogares de América del Norte y están diseñados para uso general con dispositivos electrónicos de bajo voltaje. Estos tomacorrientes generalmente cuentan con dos ranuras verticales y un orificio de conexión a tierra en forma de U, lo que representa la evolución de diseños más antiguos de dos clavijas sin conexión a tierra. En una casa típica de 1,500 pies cuadrados, es posible encontrar entre 40 y 60 de estos enchufes distribuidos en dormitorios, salas de estar y pasillos.
La función principal de estos puntos de venta es proporcionar un servicio consistente 120 voltios suministro. Si bien son confiables, carecen de la sofisticada lógica interna que se encuentra en los modelos orientados a la seguridad. Los códigos de construcción modernos ahora requieren que estas salidas estándar sean Resistente a manipulaciones (TR) . Los enchufes TR cuentan con contraventanas internas que evitan que los niños inserten objetos extraños como horquillas o llaves, una característica de seguridad que ha reducido las lesiones eléctricas pediátricas en casi 95% desde su adopción obligatoria en el Código Eléctrico Nacional (CNE).
2. Salidas GFCI: protección esencial para lugares húmedos
Los tomacorrientes con interruptor de circuito de falla a tierra (GFCI) son dispositivos de seguridad especializados diseñados para evitar descargas eléctricas letales al cortar instantáneamente la energía cuando se detecta una falla a tierra. Identificables por sus botones "Prueba" y "Reinicio", los tomacorrientes GFCI son obligatorios en áreas donde es probable que se encuentren el agua y la electricidad, como baños, cocinas, cuartos de lavado y espacios al aire libre.
La tecnología detrás de un GFCI es increíblemente precisa. Monitorea constantemente el equilibrio de la corriente eléctrica que se mueve a través del circuito. Si la corriente que fluye fuera del cable caliente difiere de la corriente que regresa a través del neutral alambre por tan poco como 4 a 6 miliamperios , el dispositivo asume que la electricidad se está fugando al suelo (posiblemente a través de un cuerpo humano) y se dispara dentro de 1/30 de segundo . Esta rápida respuesta es la diferencia entre un cosquilleo menor y un evento cardíaco fatal.
3. Tomacorrientes AFCI: el escudo contra incendios eléctricos
Los tomacorrientes del interruptor de circuito por falla de arco (AFCI) son componentes electrónicos avanzados diseñados para detectar arcos eléctricos peligrosos y desconectar la energía para evitar incendios estructurales. Mientras que los GFCI protegen a los humanos de las descargas eléctricas, los AFCI protegen la estructura de los peligros relacionados con el calor causados por cableado dañado, conexiones sueltas o cables perforados detrás de las paredes.
El arco eléctrico ocurre cuando la electricidad salta a través de un espacio no deseado, creando un calor intenso, que a menudo excede 10.000 grados Fahrenheit —que puede encender fácilmente el aislamiento circundante o la estructura de madera. el Comisión de Seguridad de Productos de Consumo (CPSC) estima que la tecnología AFCI podría prevenir más de 50% de incendios eléctricos que ocurren en los hogares cada año. Estos enchufes utilizan procesamiento de señal digital para distinguir entre un arco "normal" (como la chispa cuando enciendes un interruptor de luz) y un arco peligroso "no deseado" causado por un cable deshilachado.
4. Tomacorrientes especiales de alto voltaje y 20 amperios
Los tomacorrientes de alto voltaje de 240 voltios y 20 amperios son puntos de alimentación exclusivos diseñados para electrodomésticos que consumen mucha energía y que sobrecargarían un circuito estándar. Puede distinguir un tomacorriente de 20 amperios por la pequeña ranura en forma de "T" horizontal en el lado neutro, mientras que los tomacorrientes de 240 voltios son mucho más grandes y cuentan con configuraciones de clavijas únicas (a menudo circulares o con tres hojas grandes en ángulo).
Estos enchufes no son intercambiables con los dispositivos electrónicos estándar. un tomacorriente de 20 amperios Por lo general, se encuentra en cocinas o talleres para manipular herramientas eléctricas y licuadoras de alta resistencia. Por otra parte, Tomacorrientes de 240 voltios están reservados para electrodomésticos grandes como secadoras eléctricas, estufas y unidades de aire acondicionado central. Debido a que estos aparatos consumen una cantidad significativa de corriente, a menudo entre 30 a 50 amperios —Requieren cableado de calibre más grueso (normalmente calibre 10 o calibre 8) para manejar la carga sin sobrecalentarse.
Análisis comparativo de tipos de puntos de venta
Para comprender mejor qué salida se requiere para escenarios específicos, la siguiente tabla compara las características principales y las aplicaciones típicas de los cuatro tipos de salidas discutidos.
| Tipo de salida | Voltaje/Amperaje | Beneficio primario | Ubicaciones comunes |
|---|---|---|---|
| Dúplex Estándar | 120V / 15A | Utilidad general | Dormitorios, Salas De Estar |
| GFCI | 120V / 15A-20A | Prevención de choques | Cocinas, Baños, Exteriores |
| AFCI | 120V / 15A-20A | Prevención de incendios | Áreas para dormir, habitaciones familiares |
| Alto voltaje/20A | 120V-240V / 20A-50A | Capacidad de carga pesada | Lavandería, Cocina, Taller |
Comparación de los 4 tipos de enchufes eléctricos según voltaje, características de seguridad y ubicación.
La importancia del diseño a prueba de manipulaciones (TR)
La tecnología a prueba de manipulaciones es una característica de seguridad no negociable en los enchufes modernos, que reduce significativamente el riesgo de electrocución infantil. Estas salidas parecen idénticas a las salidas estándar, pero contienen placas de contraventana con resorte.
Las contraventanas solo se abren cuando se aplica la misma presión simultáneamente en ambas ranuras, lo que sucede cuando se inserta un enchufe estándar. Si un niño intenta insertar un solo objeto, como un clip, las contraventanas permanecen cerradas. Según datos de la Asociación Nacional de Protección contra Incendios (NFPA) , aproximadamente 2.400 niños sufren cada año fuertes golpes y quemaduras al introducir objetos en los enchufes. La transición generalizada a los puntos de venta TR es la solución más eficaz a este peligro evitable.
Cuándo actualizar los enchufes de su hogar
Los propietarios de viviendas deberían considerar actualizar sus enchufes si encuentran luces parpadeantes, placas frontales descoloridas o si la casa se construyó antes de mediados de la década de 1970 y todavía usa enchufes de dos clavijas sin conexión a tierra. Los electrodomésticos y productos electrónicos modernos requieren una conexión a tierra estable para proteger los circuitos internos sensibles.
- Decoloración: Las marcas amarillentas o carbonizadas en un tomacorriente indican sobrecalentamiento interno y representan un riesgo de incendio importante.
- Tapones sueltos: Si los cables se caen fácilmente del tomacorriente, los contactos internos se desgastan, lo que puede provocar la formación de arcos.
- Tomacorrientes sin conexión a tierra: Reemplazar los tomacorrientes de dos clavijas con GFCI (etiquetados como "Sin conexión a tierra del equipo") o volver a cablear para una conexión a tierra completa es esencial para la seguridad de las computadoras portátiles y televisores modernos.
Preguntas frecuentes (FAQ)
¿Puedo usar un dispositivo de 15 amperios en un tomacorriente de 20 amperios?
Sí, es perfectamente seguro enchufar un dispositivo estándar de 15 amperios a un tomacorriente de 20 amperios porque el dispositivo sólo "extraerá" la cantidad de electricidad que necesita. La clasificación de 20 amperios se refiere a la capacidad del tomacorriente, no la cantidad de corriente que fuerza a entrar en un dispositivo.
¿Cuál es la diferencia entre GFCI y AFCI?
La diferencia fundamental es que el GFCI protege a las personas de las descargas eléctricas, mientras que el AFCI protege la casa del fuego. Los GFCI detectan fugas de corriente al suelo, mientras que los AFCI detectan chispas eléctricas peligrosas (arcos).
¿Con qué frecuencia debo probar mis tomacorrientes GFCI?
Los expertos en seguridad eléctrica recomiendan probar los tomacorrientes GFCI una vez al mes presionando el botón "Prueba". Si el botón "Reiniciar" no aparece, el mecanismo de seguridad interno ha fallado y el tomacorriente debe reemplazarse inmediatamente.
¿Por qué algunos enchufes tienen luz verde?
Una luz verde en un tomacorriente GFCI o AFCI generalmente indica que el dispositivo está encendido y que la función de autoprueba pasó exitosamente. Si la luz se pone roja o se apaga, indica un disparo o una falla del dispositivo.
Conclusión: invertir en integridad eléctrica
Comprender los 4 tipos de enchufes eléctricos es el primer paso para mantener un hogar moderno seguro y eficiente. Ya sea la prevención de descargas eléctricas de un GFCI, la prevención de incendios de un AFCI o la potencia de alta resistencia de un tomacorriente de 240 voltios, cada uno cumple una función específica y vital. Al asegurarse de que su hogar esté equipado con el hardware correcto para la ubicación correcta, no solo cumplirá con los códigos de seguridad sino que también brindará un entorno seguro para su familia y sus costosos dispositivos electrónicos.
Recuerde siempre que, si bien cambiar la placa frontal de un tomacorriente es una tarea sencilla de bricolaje, la modificación del cableado real o la instalación de nuevos circuitos siempre debe ser realizada por un profesional. electricista autorizado para garantizar que se cumplan todos los códigos de construcción y normas de seguridad locales.
